什么是开窗?

　　通常，PCB上的引线被油覆盖，以防止短路和损坏设备。所谓的窗口是去除导线上的涂料层，以便导线可以暴露于锡中。

怎么实现导线开窗？

实现方法

在solder层放置和导线一样粗的线，就实现开窗了

具体步骤：

如果你要给顶层的导线开窗，选择top solder层；如果你要给底层的导线开窗，选择bottom solder层。
在菜单中选择Place->Line。
在你要放置的导线一端点击一下，然后按TAB键，修改线的宽度，修改为和你要开窗的导线的宽度一样，然后再沿着开窗的导线画线。

大电流

导线上开窗 是 PCB承载大电流操作方法之一。

PCB承载大电流注意事项

第一、大电流流过时，会涉及非常严重的发热问题。
导线上开窗之后，在开窗位置镀锡，会导致局部发热现象也很难处理，因为电流并不是平均流过导体的。而且铜和锡的电阻率是完全不同的，因此电流往往还是从铜箔留过，板材发热会很严重。

要知道常用的 FR-4 的 TG一般在140~170度，超过了虽然可能不会燃烧，但是会直接导致板材软化，电气性能严重下降。

第二、板材的可靠性会大打折扣，因为导线开窗加锡的做法，因为焊锡会在故障时融化而导致断路现象。

FR-4简介

FR-4，也写成FR4，它既是一个名称，也是一个标准等级。

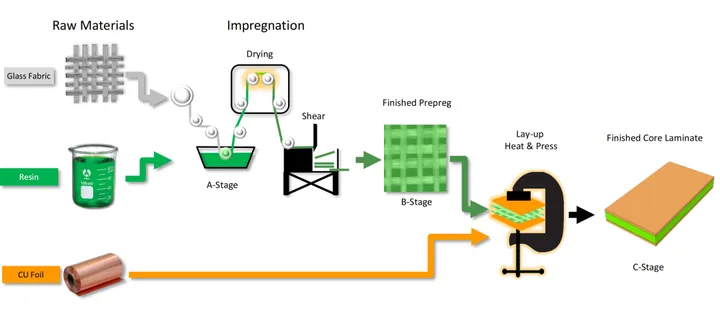

用于制造PCB的有机基板材料包括3个组成部分：树脂、增强材料以及导电铜箔。

FR-4作为名称，它适用于印刷电路板制造中使用玻璃纤维布作为增强材料，树脂体系为环氧树脂的层压板的统称。

FR-4只是一类板材的统称。其中的玻璃纤维布是电子级玻璃纤维被编织成一个薄薄的、像布一样的材料。玻璃纤维使FR-4具有必要的结构稳定性。这个玻璃纤维布被有阻燃添加剂的环氧树脂所包围和束缚。树脂使材料具有刚性，以及其他物理特性。

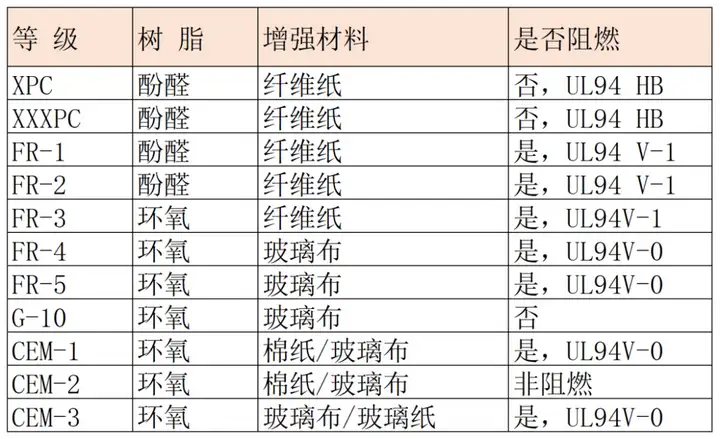

FR-4规格由NEMA（美国电器制造商协会）制定，常用的 PCB NEMA基材等级分类见下表所示：
