前言

环境：Ubuntu-14.04
交叉编译器：arm-linux-gnueabi-4.5.1
tslib版本：tslib-1.4
下载地址： https://www.softool.cn/blog-297.html

一、交叉编译tslib

自行下载tslib，下载之后：

1、解压、进入

$ tar zxvf tslib-1.4.tar.gz
$ cd tslib

2、生成config文件

$ ./autogen.sh

若执行失败，可能因为没有安装相关的库，需安装交叉编译tslib必须的一些工具，输入：

$ sudo apt-get install autoconf automake libtool

然后再重新 ./autogen.sh

3、配置编译条件

./configure --host=arm-linux --prefix=/usr/local/arm/tslib

配置为交叉编译，安装在 /usr/local/arm/tslib 目录
执行完配置后，可查看一下Makefile文件，可见配置生效

4、编译、安装

$ make

出错信息：

ts_test.o: In function `main':
ts_test.c:(.text+0x52c): undefined reference to `rpl_malloc'
fbutils.o: In function `open_framebuffer':
fbutils.c:(.text+0x108): undefined reference to `rpl_malloc'
collect2: ld returned 1 exit status
make[2]: *** [ts_test] 错误 1
make[2]:正在离开目录 `/root/library/tslib/tslib/tests'
make[1]: *** [all-recursive] 错误 1
make[1]:正在离开目录 `/root/library/tslib/tslib'
make: *** [all] 错误 2

出错分析：

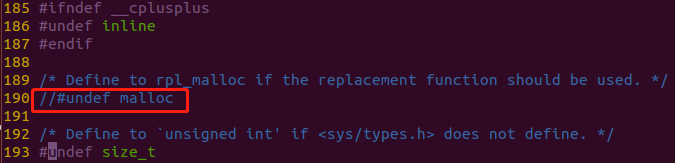

编译tslib，执行make时提示undefined reference to ‘rpl_malloc’ 是因为 config.h.in 文件中有：
/* Define to rpl_malloc if the replacement function should be used. */
#undef malloc 把#undef malloc注释掉

重新make，成功。

5、安装

$ make install

在安装目录下可见成功安装了，有如下4个文件夹：
bin etc include lib

二、移植到ARM开发板

1、将安装目录tslib下的动态库文件复制到ARM板上的usr/local目录下（或其他目录）

首先，添加环境变量：

$ export LD_LIBRARY_PATH=/usr/local/tslib/lib:$LD_LIBRARY_PATH

在ARM板上，进入tslib/bin目录，运行自带的触摸屏校准程序：

$ ./ts_calibrate

问题1： ts_open: No such file or directory

ts_open: No such file or directory

解决1：指定触摸屏设备（内核支持触摸屏驱动）

$ export TSLIB_TSDEVICE=/dev/event0

不确定哪个设备是触摸屏，可

$ cat event0   // 或其他event1 2 3

然后按下触摸屏，串口有信息输出则是。

问题2：Couldn’t open tslib config file

/usr/local/tslib/bin # ./ts_calibrate
Couldnt open tslib config file: No such file or directory
ts_config: No such file or directory

解决2：

$ export TSLIB_CONFFILE=/usr/local/tslib/etc/ts.conf

问题3：Couldn’t load module pthres

/usr/local/tslib/bin # ./ts_calibrate
Couldnt load module pthres
No raw modules loaded.
ts_config: Success

解决3：
Couldnt load module pthres
$ export TSLIB_PLUGINDIR=/usr/local/tslib/lib/ts
Couldnt load module pthres

问题4：ts_config: No such file or directory

/usr/local/tslib/bin # ./ts_calibrate
No raw modules loaded.
ts_config: No such file or directory

解决4：

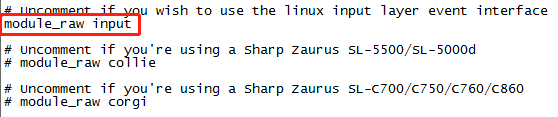

编辑 tslib/etc/ts.conf 文件， 至少开放一个module_raw（去掉注释），并删掉该行前面的空格。
如下图：

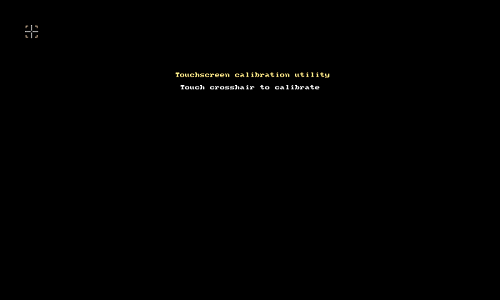

再次运行—成功，在ARM板上有显示了，提示你去校准：

追着“+”号点完五个点，结束。

过程输出如下：

/usr/local/tslib/bin # ./ts_calibrate
xres = 800, yres = 480
Took 1 samples...
Top left : X =   32 Y =   52
Took 1 samples...
Top right : X =  741 Y =   28
Took 1 samples...
Bot right : X =  738 Y =  431
Took 1 samples...
Bot left : X =   44 Y =  431
Took 1 samples...
Center : X =  398 Y =  242
13.063293 0.997416 -0.011207
3.655334 0.016685 0.970556
Calibration constants: 856116 65366 -734 239556 1093 63606 65536

bin目录下的其他几个测试程序（ts_calibrate ts_harvest ts_print ts_print_raw ts_test）也可以跑来试下。

2、配置环境变量

先阅读下tslib源码目录下的 README 文档，有告诉你怎么配环境：

 41 Environment Variables
 42 =====================
 43
 44 TSLIB_TSDEVICE          TS device file name.
 45                 Default (non inputapi): /dev/touchscreen/ucb1x00
 46                 Default (inputapi): /dev/input/event0
 47 TSLIB_CALIBFILE         Calibration file.
 48                 Default: ${sysconfdir}/pointercal
 49 TSLIB_CONFFILE          Config file.
 50                 Default: ${sysconfdir}/ts.conf
 51 TSLIB_PLUGINDIR         Plugin directory.
 52                 Default: ${datadir}/plugins
 53 TSLIB_CONSOLEDEVICE     Console device.
 54                 Default: /dev/tty
 55 TSLIB_FBDEVICE          Framebuffer device.
 56                 Default: /dev/fb0

根据上面的几个问题，可得综合配置。

$ vi /etc/profile

在最后添加上以下几行：

# touchscreen lib - tslib
export TS_ROOT=/usr/local/tslib
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:$TS_ROOT/lib
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FDDEVICE=/dev/fb0
export TSLIB_TSDEVICE=/dev/event0
export TSLIB_CALIBFILE=$TS_ROOT/etc/pointercal
export TSLIB_CONFFILE=$TS_ROOT/etc/ts.conf
export TSLIB_PLUGINDIR=$TS_ROOT/lib/ts

使生效

$ source /etc/profile

就可以了，跑tslib/bin目录下的几个测试程序试下。
