1. 发明人

肖特基二极管的发明人是肖特基（Schottky 音标：[‘ʃɑtkɪ]）博士：

2. 肖特基二极管简介

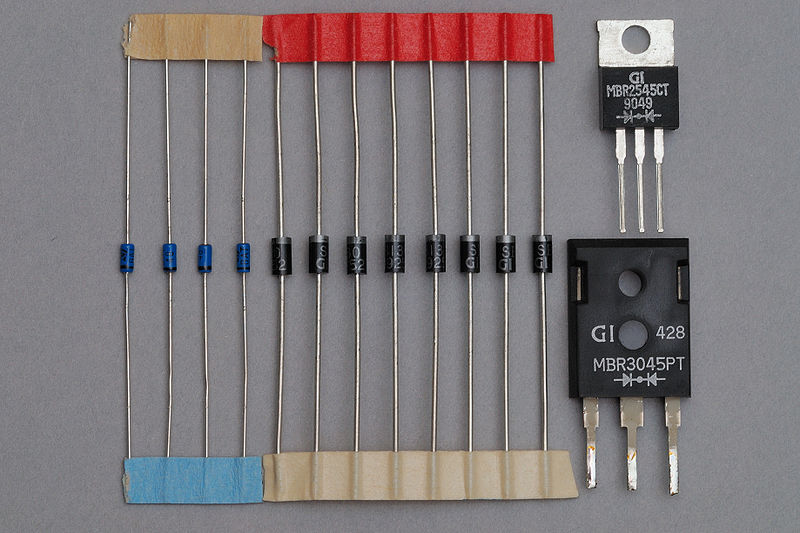

肖特基二极管，完整的叫法是：肖特基整流二极管（Schottky Rectifier Diode 缩写成 SR），也有人叫做：肖特基势垒二极管（Schottky Barrier Diode 缩写成SB）。

脑补：

  • 为什么肖特基整流二极管（Schottky Rectifier Diode），简称：SR？
    因为该英文名称分解之后为：
    肖特基：Schottky
    整流：Rectifier
    两者的首字母为SR：即为 肖特基整流二极管
    比如：SR107, SR10100CT …
  • 为什么肖特基势垒二极管（Schottky Barrier Diode），简称：SB？
    因为该英文名称分解之后为：
    肖特基：Schottky
    势垒：Barrier
    两者的首字母为SB:即为 肖特基势垒二极管
    比如：SB107, SB1045CT …
    二极管：Diode
    也有简写为：SBD，因为正好是三者的首字母。但SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。因此，SBD也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
  • 其它情况
    国内厂家也有叫做“SB1045CT、SR10100、SL …、BL …”

3. 肖特基MBR系列

为什么国际通用常见的肖特基二极管都以”MBR”字头命名？
因为最早是世界著名半导体公司摩托罗拉公司命名的产品型号，其中：
M：是MOTOROLA的首字母，取M
B：Bridge - 桥；Barrier - 势垒
R：Rectifier - 整流器

举例：

  1. MBR20100CT 其中各个含义如下：
    M:MOTOROLA 缩写M
    B:Barrier 缩写B
    R:Rectifier 缩写R
    20:电流20A
    100:电压100V
    C:表示TO-220AB封装，常指半塑封。
    T:表示管装
    另外：
    MBR1045CT，其中的”C”：表示TO-220封装；
    MBR6045PT，其中的”P”：表示TO-3P封装；
  2. 元件的封装形式也会在型号的前缀第四位字母中体现，例如：
    MBRD10100CT：第四位的D，表示贴片DPAK封装；
    MBRB10100CT：第四位的B，表示贴片D2PAK封装；
    MBRF10100CT：第四位的F，表示TO-220全塑封；
  3. 关于封装：
    TO-252，是贴片DPAK封装；
    TO-263，是贴片D2PAK封装；
  4. 关于规律：
    任何型号的命名都有它的规律性可循。例如：MBR20100CT,型号中就20100是阿拉伯数字，20100中，20是电流，100是电压。以此类推。

4. 总结

通过上面我们就可以知道：MBR、SR、SL、SB、STB、STP都是常见的半导体公司对肖特基产品的型号命名，各厂家命名方式有所不同。
