简介

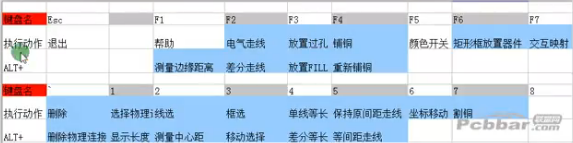

下图是我们常用的快捷键:

注：

• 红色为系统默认的快捷键;
• 天蓝色背景为自定义的快捷键;

自定义快捷键的方法： 按下 Ctrl ，然后单击对应的命令菜单项，在弹出的窗口中 Shortcuts 中的 Primary 或 Alternative 中修改即可.

F1 帮助

统默认;

对于不同的Altium版本的表现不同，主要有以下形式：

• 按下该按键，可以在右下角弹窗提示对应的命令;
• 通过系统默认的浏览器，默认打开对应的网页;

F2 电气走线

自定义快捷键;

F3 放置过孔

自定义快捷键;

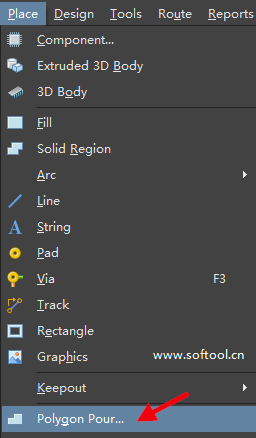

F4 铺铜

自定义快捷键;

F5 颜色开关

系统默认;

F6 矩形框放置器件

自定义快捷键;

Arrange Component Inside Area.

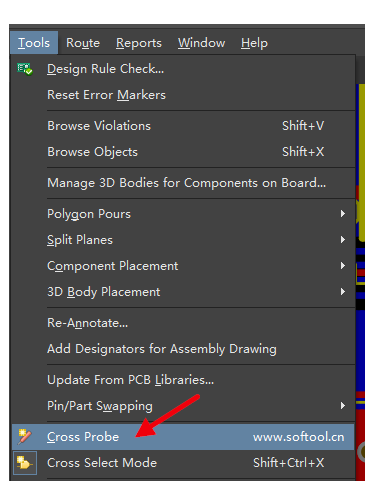

F7 交互映射

自定义快捷键;

方便我们在有关联的原理图和PCB之间快速定位元器件。

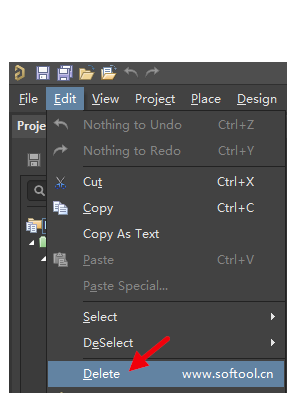

` 删除

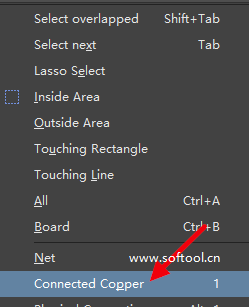

1 选择物理连接

位置:
按下S键，然后下图所示

用于选中所有当前点击位置对应电气连接的元器件。

2 线选

位置:
按下S键，然后下图所示

按下自定义的快捷键2之后，拉出一条线，所有与刚才拉出线接触的元器件都会被选中。

3 框选

位置:
按下S键，然后下图所示

4 单线等长

该命令在不同版本，位置不一样：

• Tools - Interactive Length Tuning
• Route - Interactive Length Tuning




用于绘制电气线的时候，进行灯长处理。

5 保持原间距走线

该命令在不同版本，位置不一样：

• Tools - Legacy Tools -> Multiple Traces

用于在选中多条电气线时，保持相同的间距进行走线。

6 坐标移动

按下M键，在弹出的菜单，选择如下：

用于在当前位置沿着x,y移动指定的像素;

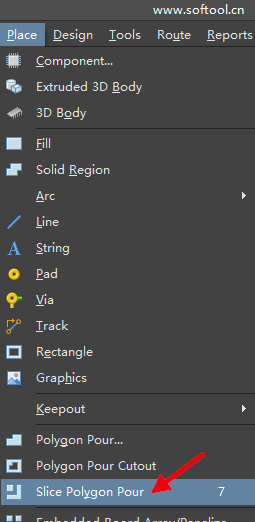

7 割铜

ALT+F1 测量边缘距离

ALT+F2 差分走线

命令:
Interactively Route Defferential Pair Connections.

条件：
要先点右下角的Panels->PCB, 然后在左侧添加需要操作的网络差分对。

ALT+F3 放置FILL

FILL命令，对需要填充的区域进行框选，然后会自动填充。

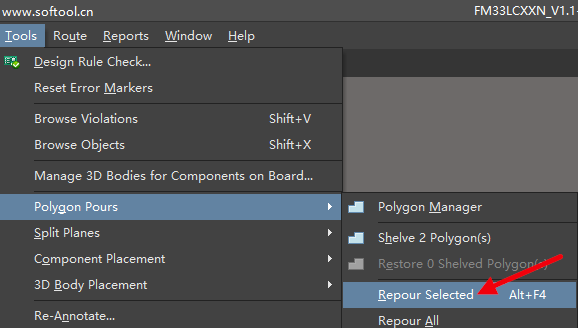

ALT+F4 重新铺铜

先选中某一块铜皮，然后执行下面的命令即可重新铺铜：

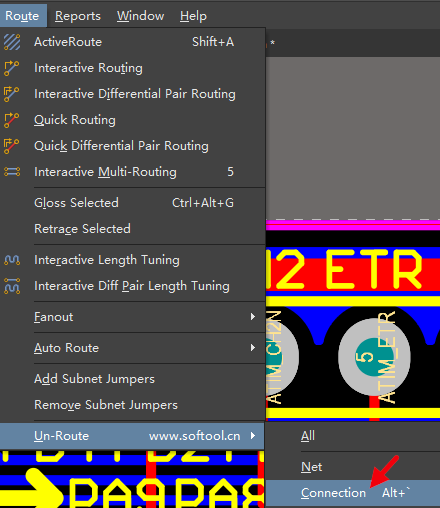

ALT+ ` 删除物理连接

删除当前选中的电气连接的所有元器件对应的电气线；

ALT + 1 显示长度

在走线的时候，我们需要显示当前的绘制长度，此时按下对应的快捷键即可显示。

?命令位置?

ALT + 2 测量中心间距

ALT + 3 移动选择

命令: 按下M,选择S

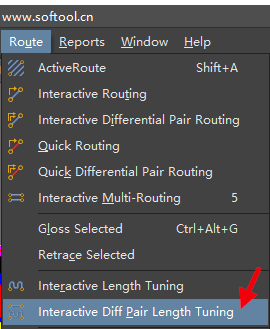

ALT + 4 差分等长

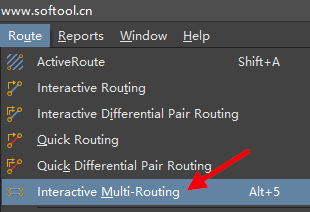

ALT + 5 等间距走线

注：
上面的 快捷键 5 和 ALT+5 有待修正。
