共射极/共源极 放大电路存在的问题

3.22 有源负载共射放大电路 - 图1

交流 放大倍数

A˙u=βRcRb+rbe\dot{A}u = -\frac{\beta Rc}{R_b+r_{be}}

从上面的公式可以知道,增大集电极电阻RcR_c, 可增大电压放大倍数A˙u\dot{A}_u

直流 静态管压降

三极管的直流静态管压降公式:
Uceq=VccIcqRcU_{ceq} = V_{cc} - I_{cq}R_c

为了保持三极管的静态工作点(也就是三极管的ce间的管压降UceqU_{ceq}IcqI_{cq})不变,那么在增大RcR_c的时候,就需要同时提高电源电压VccV_{cc}
当电源电压VccV_{cc}增大到一定程度时,电路设计就变得不合理。
因此需要采取其它方法,在电源电压不变的情况下,既能保证静态工作点合适,又能提高电压放大倍数

有源负载

01:50

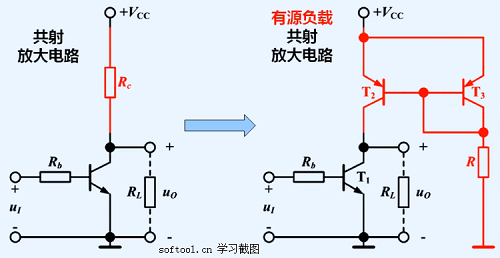

在集成运放中,常用电流源电路取代共射/共源电路中的RcR_cRdR_d

RcR_c 集电极电阻
RdR_d 漏极电阻

3.22 有源负载共射放大电路 - 图2

上图中,共射放大电路以 T2三极管 作为 负载,由于 晶体管和场响应管 均属于 有源元件, 所以称为 T2管为 有源负载。

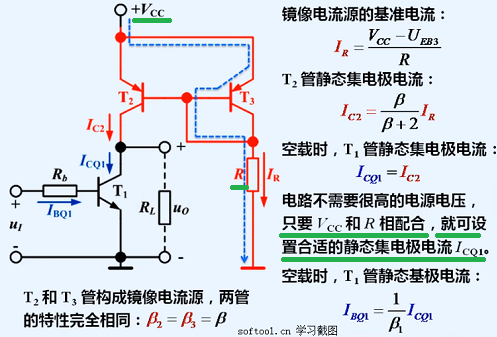

静态分析

3.22 有源负载共射放大电路 - 图3

在有源负载(或者说运放芯片)中,推到思路:先确定输出回路的电流,再反推输入回路的电流。

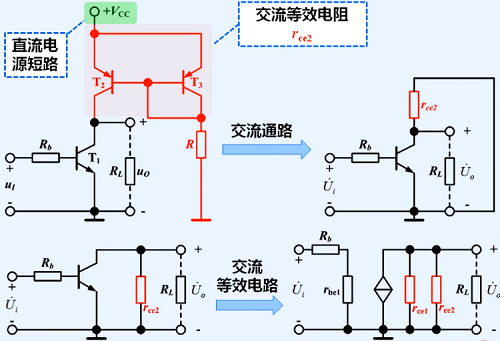

动态分析

做动态分析,就要先得到其对应的交流通路。

3.22 有源负载共射放大电路 - 图4

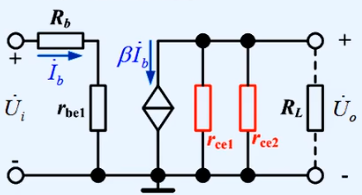

rce1r_{ce1} 是 T1管的 c-e间的电阻;
rce2r_{ce2} 是 有源负载的等效电阻;

因为上图中的 rce2r_{ce2}的电阻非常大,所以 rce1r_{ce1} 也不能忽略(只有RL>>rce1R_L >> r_{ce1}的时候,才能忽略rce1r_{ce1})。由于现在 rce1r_{ce1}rce2r_{ce2} 是同一个数量级,所以也要画出来 rce1r_{ce1}

3.22 有源负载共射放大电路 - 图5

有源负载共射放大电路的电压放大倍数:

A˙u=U˙oU˙i=β1Ib(rce1rce2RL)Ib(Rb+rbe)=β1(rce1rce2RL)Rb+rbe\dot{A}u = \frac{\dot{U}o}{\dot{U}i} = - \frac{\beta1 I_b (r_{ce1} || r_{ce2} || R_L)}{I_b (R_b + r_{be})} = - \frac{\beta_1 (r_{ce1} || r_{ce2} || R_L)}{R_b + r_{be}}

空载时(RL=R_L=\infty 去掉),上面的公式就变为:

A˙u=β1(rce1rce2)Rb+rbe\dot{A}u = - \frac{\beta1 (r_{ce1} || r_{ce2} )}{R_b + r_{be}}

而 普通的共射放大电路公式:
A˙u=βRcRb+rbe\dot{A}u = - \frac{\beta Rc }{R_b + r_{be}}

因为 rce2r_{ce2} 本来就比较大,那么 rce1rce2 r_{ce1} || r_{ce2} 依旧很大,远大于 RcR_c ,所以空载时有源负载大大提高了电压放大倍数。

带负载时:
当负载电阻RLR_L很大时(和 rce1r_{ce1} rce2r_{ce2} 同一数量级时),不能忽略 rce1rce2RL r_{ce1} || r_{ce2} || R_L 任意一个,即不能忽略 c-e 间的动态电阻 rcer_{ce},而是需要精确的计算。
RL<<(rce1rce2)R_L << (r_{ce1} || r_{ce2}) 时,A˙uβ1RLRb+rbe1\dot{A}u \approx - \frac{\beta1 R_L }{R_b + r_{be1}}。 此时由于忽略了 rce1rce2r_{ce1} || r_{ce2},那么 T1管的集电极动态电流全部流向负载电阻RLR_L,即有源负载使 A˙u|\dot{A}_u|大大提高。
