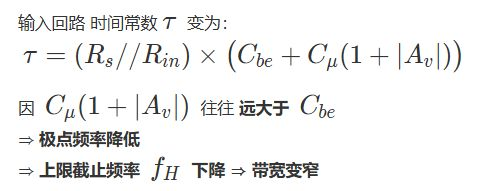

上图是在解释 Miller 效应（米勒效应）是如何让放大器“变慢”的。

简单来说，它的意思是：因为电路里的一个寄生电容被“放大”了，导致整个电路的反应速度变慢，能通过的信号频率范围（带宽）就变窄了。

逐句拆解：

1. 第一行公式

时间常数 $\tau$ 变大。

$\tau = (R_s // R_{in}) \times (C_{be} + C_\mu(1 + |A_v|))$

$\tau$ (时间常数)：这是一个衡量电路充放电快慢的物理量。
$\tau$ 越大，电路反应越慢，频率响应越差。 //★★★

$(R_s // R_{in})$：这是输入端的等效电阻。
$(C_{be} + ...)$：这是输入端的总等效电容。

$C_{be}$ 晶体管原本的输入电容（较小）。
$C_\mu(1 + |A_v|)$：这就是 Miller 效应 的核心！原本很小的寄生电容 $C_\mu$，乘以 $(1 + \text{放大倍数})$，瞬间变成了很大的电容。

2. 第二行：原因

“因 $C_\mu(1 + |A_v|)$ 往往远大于 $C_{be}$”

这句话解释了为什么总电容变大了。
晶体管本身的电容 $C_{be}$ 很小，但被 Miller 效应放大后的电容 $C_\mu(1+|A_v|)$ 非常巨大，直接主导了输入端的总电容。

3. 第三、四行：后果

“极点频率降低” $\Rightarrow$ 电路能处理的最高频率下降了。
“上限截止频率 $f_H$ 下降 $\rightarrow$ 带宽变窄” $\Rightarrow$ 最终结论：高频信号过不去了，放大器的有效工作带宽被压缩了。

总结成一句话：

这段话用公式证明了：由于 Miller 效应把一个小电容变成了大电容，导致输入回路的时间常数变大，从而拉低了电路的上限频率，让带宽变窄。
