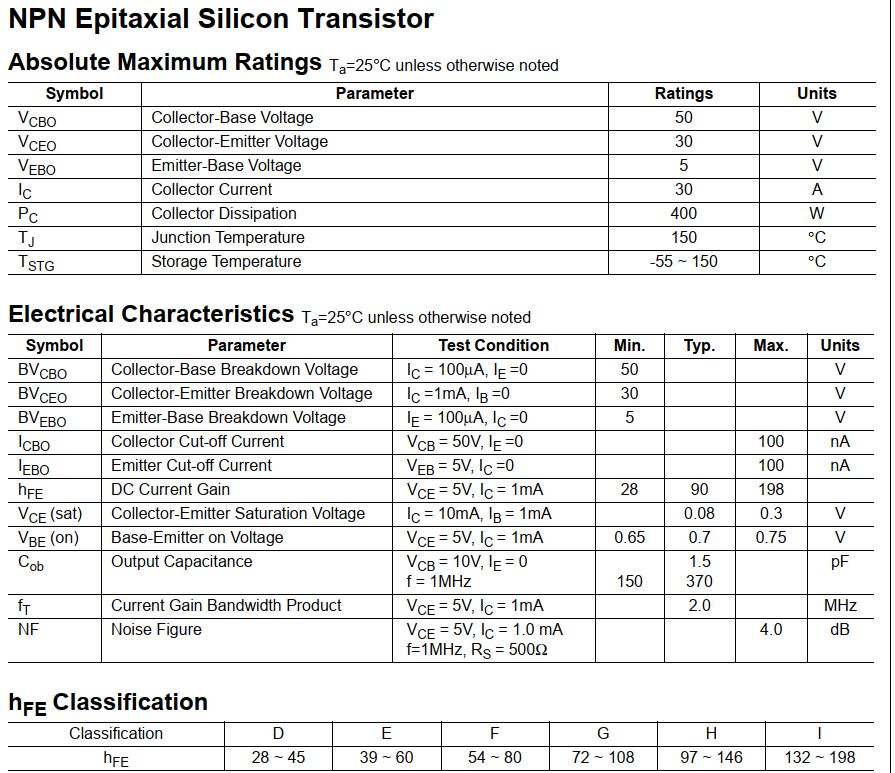

SS9011 - 图1

这张图片展示的是一个 NPN外延硅晶体管（Transistor） 的电气特性数据手册。

数据手册通常分为三个主要部分：绝对最大额定值、电气特性 和 直流电流增益分类（hFE）。

一、Absolute Maximum Ratings（绝对最大额定值）

这部分列出了晶体管在正常工作时绝对不能超过的极限参数，超过这些极限可能会导致器件永久损坏。

符号 参数名称 含义 数值 单位
VCBO 集电极-基极击穿电压 当发射极开路时，集电极与基极之间能承受的最大反向电压。 50 V
VCEO 集电极-发射极击穿电压 当基极开路时，集电极与发射极之间能承受的最大反向电压。 30 V
VEBO 发射极-基极击穿电压 当集电极开路时，发射极与基极之间能承受的最大反向电压。 5 V
IC 集电极电流 流过集电极的最大允许电流。 30 A
PC 集电极耗散功率 晶体管在工作时能消耗的最大功率（主要由集电极发热引起）。 400 W
TJ 结温 晶体管内部PN结的最高允许温度。 150 °C
TSTG 存储温度 晶体管在存储时能承受的温度范围。 -55 ~ 150 °C

📌 关键点：

  • VCEO 是最常用的耐压指标，表示在正常使用时，集电极和发射极之间不能加超过 30V 的反向电压。
  • PC 非常大（400W），说明这是一个大功率晶体管，常用于电源、电机驱动等场合。
  • 所有额定值都是“绝对最大”，实际使用时应留有余量，通常建议工作在额定值的 70% 以下。

二、Electrical Characteristics（电气特性）

这部分是在标准测试条件（Ta=25°C）下，晶体管在不同工作状态下的性能参数。

1. 击穿电压（Breakdown Voltage）

符号 参数名称 测试条件 最小值 典型值 最大值 单位
BVCBO 集电极-基极击穿电压 IC=100μA, IE=0 50 — — V
BVCEO 集电极-发射极击穿电压 IC=1mA, IB=0 30 — — V
BVEBO 发射极-基极击穿电压 IE=100μA, IC=0 5 — — V

📌 含义：

  • 这些是“雪崩击穿”电压，即当电压超过此值时，电流会急剧增加，晶体管可能损坏。
  • BVCEO 是最关键的耐压指标，表示在基极开路时，集电极-发射极间的最大安全电压。

2. 截止电流（Cut-off Current）

符号 参数名称 测试条件 最大值 单位
ICBO 集电极-基极截止电流 VCB=50V, IE=0 100 nA
IEBO 发射极-基极截止电流 VEB=5V, IC=0 100 nA

📌 含义：

  • 当晶体管处于“截止”状态（无输入信号）时，仍然会有微小的漏电流流过。
  • 数值越小越好，说明晶体管的“关断”性能越好，适合做精密开关或恒流源。

3. 直流电流增益（hFE）

符号 参数名称 测试条件 最小值 典型值 最大值 单位
hFE 直流电流增益 VCE=5V, IC=1mA 28 90 198 —

📌 含义：

  • hFE = IC / IB，即集电极电流与基极电流的比值。
  • 这个值越大，说明三极管放大能力越强，但对温度也更敏感。
  • 典型值是 90，意味着基极输入 1mA 电流，集电极可输出 90mA 电流。

4. 饱和压降（VCE(sat)）

符号 参数名称 测试条件 最小值 典型值 最大值 单位
VCE(sat) 集电极-发射极饱和压降 VCE=10V, IB=1mA 0.08 0.3 — V

📌 含义：

  • 当三极管完全导通（饱和状态）时，集电极与发射极之间的电压降。
  • 数值越小越好，说明导通时的损耗越小，适合做开关管（如电机驱动、电源开关）。

5. 基极-发射极导通电压（VBE(on)）

符号 参数名称 测试条件 最小值 典型值 最大值 单位
VBE(on) 基极-发射极导通电压 VCE=5V, IC=1mA 0.65 0.7 0.75 V

📌 含义：

  • 三极管导通时，基极与发射极之间需要的电压（通常硅管约为 0.7V）。
  • 这个值是设计偏置电路的重要依据。

6. 输出电容（Cob）

符号 参数名称 测试条件 典型值 单位
Cob 输出电容 VCB=10V, IE=0, f=1MHz 1.5 pF

📌 含义：

  • 集电极与基极之间的寄生电容。
  • 在高频电路中，这个电容会影响晶体管的响应速度（频率特性）。

7. 电流增益带宽积（fT）

符号 参数名称 测试条件 最小值 单位
fT 电流增益带宽积 VCE=5V, IC=1mA 2.0 MHz

📌 含义：

  • 当频率升高时，三极管的电流增益会下降，fT 是增益下降到 1（0dB）时的频率。
  • 这个值越大，说明三极管适合用于更高频率的电路（如射频、高速开关）。

8. 噪声系数（NF）

符号 参数名称 测试条件 典型值 单位
NF 噪声系数 VCE=5V, IC=1.0mA, f=1MHz, RS=500Ω 4.0 dB

📌 含义：

  • 衡量晶体管在放大信号时引入的噪声大小。
  • 数值越小越好，适合用于低噪声放大器（如音频前置放大、传感器信号放大）。

三、hFE Classification（直流电流增益分类）

这部分是对晶体管的 hFE 进行分级，因为同一型号的晶体管，其 hFE 值会有一定偏差，厂家会按范围分类。

分类 D E F G H I
hFE 28 ~ 45 39 ~ 60 54 ~ 80 72 ~ 108 97 ~ 146 132 ~ 198

📌 含义：

  • 例如，如果你买的是“F”档的管子，它的 hFE 在 54~80 之间。
  • 在电路设计中，如果需要精确控制电流或增益，可能需要挑选特定档位的管子，或进行配对使用。

✅ 总结：这张表告诉我们什么？

  1. 这是一个大功率 NPN 三极管（PC=400W，IC=30A），适合用于电源、电机驱动、逆变器等场合。
  2. 耐压能力：VCEO=30V，意味着它不适合用于高压电路（如220V交流整流），更适合低压大电流应用。
  3. 导通性能好：VCE(sat) 最大 0.3V，说明导通损耗小，适合做开关管。
  4. 电流增益适中：hFE 典型值 90，放大能力不错，但需注意温度漂移。
  5. 频率特性一般：fT=2MHz，适合中低频应用，不适合高频射频电路。
  6. 噪声较大：NF=4dB，不适合用于高保真音频放大，更适合功率驱动。

💡 实际应用建议：

  • 如果你用它做恒流源，建议：

    • 选择 hFE 较高的档位（如 H 或 I 档），以获得更好的稳定性。
    • 在发射极加电阻 Re（如你之前问的），利用负反馈进一步提高恒流性能。
    • 注意散热，因为 PC=400W 是极限值，实际使用时必须加散热片。

  • 如果你用它做开关管，建议：

    • 确保 VCE(sat) 足够小（<0.3V），以降低导通损耗。
    • 基极驱动电流要足够大，使其快速进入饱和状态。
