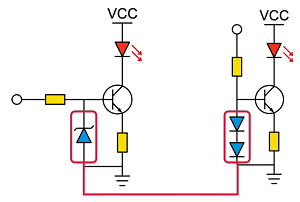

用两个二极管代替上节的一个稳压管.

    两个二极管 一个三极管 - 图1

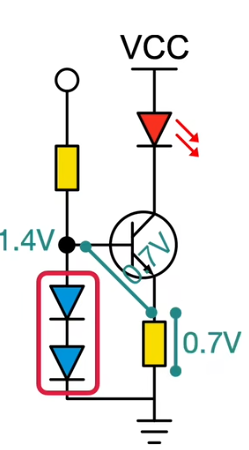

    两个二极管 一个三极管 - 图2

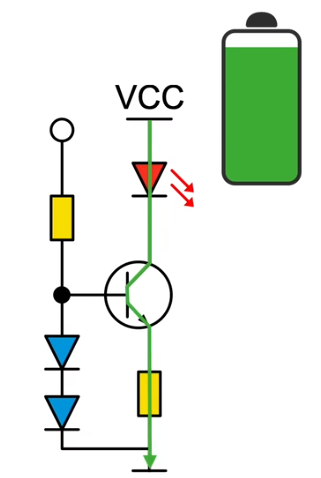

    即使供电电压Vcc发生波动，也能保持供电电流保持不变:

    两个二极管 一个三极管 - 图3


    那么变化的电压去哪了?

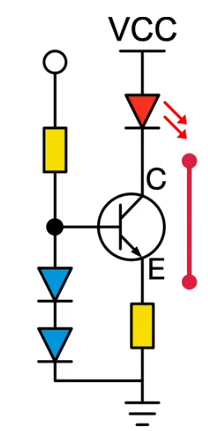

    答:变化的电压施加在了 Uce 之间。

    两个二极管 一个三极管 - 图4

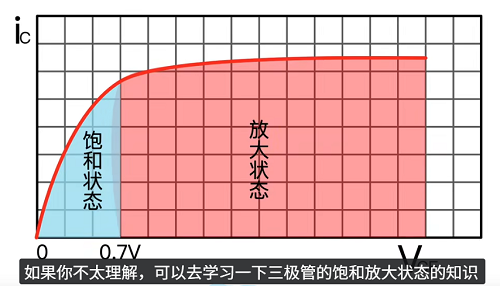

    两个二极管 一个三极管 - 图5
