为了克服上节讲的镜像电流源，我们需要对其进行改进。

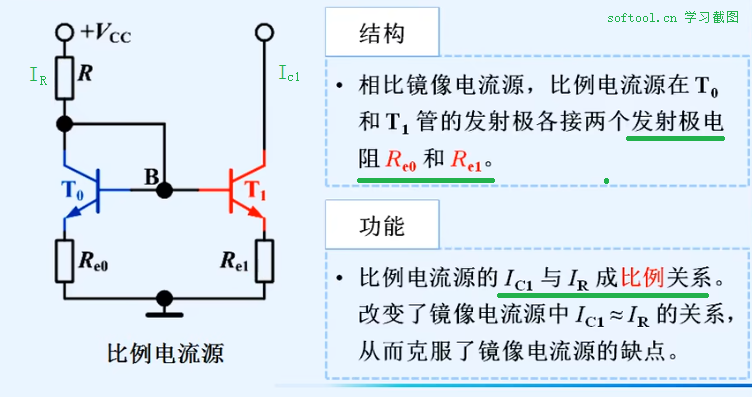

比例电流源

因为 $I_{c1}$ 和 $I_R$ 有一定的 比例关系，所以上图结构叫 比例电流源。

这种比例关系，改变了只能约等于（$I_{c1} \approx I_R$） 的关系（这是一种改进）。

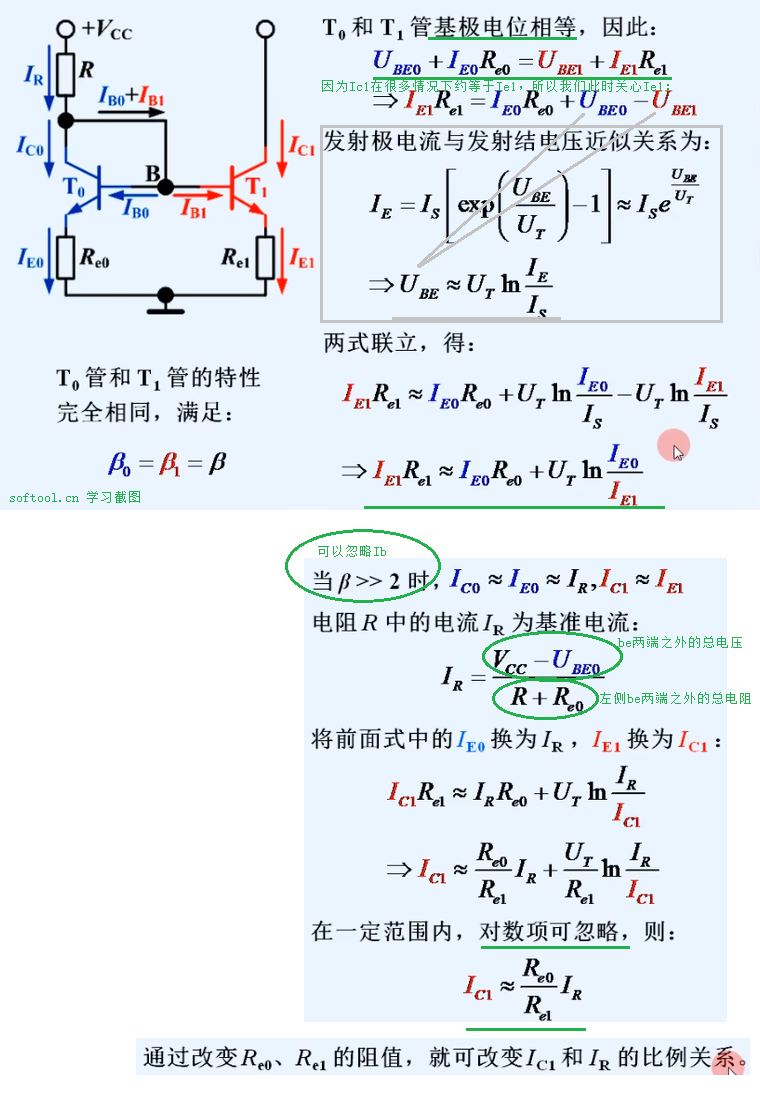

静态分析

比例电流源的直流负反馈和温度补偿

负反馈过程:
1.温度升高，假设基极电流不发生任何变化;
2.由于$\beta$和穿透电流的增大，集电极电流$I_{c0}(I_{e0})$、$I_{c1}(I_{e1})$增大，基准电流$I_R(\approx I_{e0})$也随之增大；
3.根据$U_B=V_{cc}-I_RR$，基极电位降低；
4.根据$U_e=I_eR_e$，两管发射极电位升高；
5.根据$U_{be}=U_b-U_e$，两管的b-e间电压$U_{be}$减小；
6.$U_{be0}$和$U_{be1}$减小导致$I_{b0}$和$I_{b1}$减小，两管集电极电流$I_{c0}$和$I_{c1}$也随之减小；

结论:
发射极电阻$R_{e0}$和$R_{e1}$为直流负反馈电阻，因此为镜像电流源相比，比例电流源的输出电流$I_{c1}$具有更高的温度稳定性。

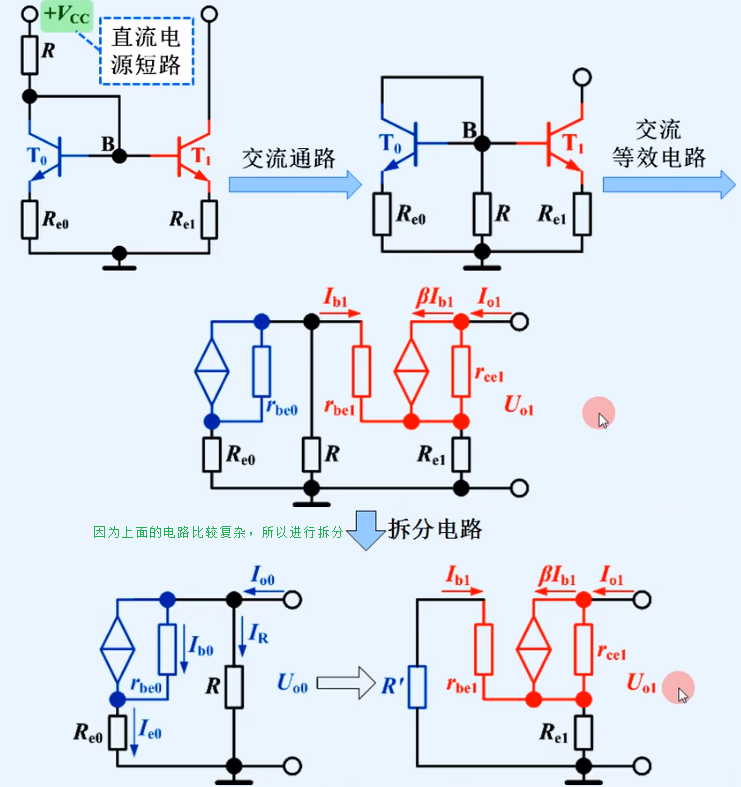

动态分析

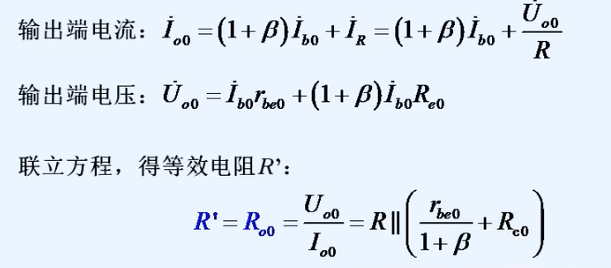

左侧等效电路:

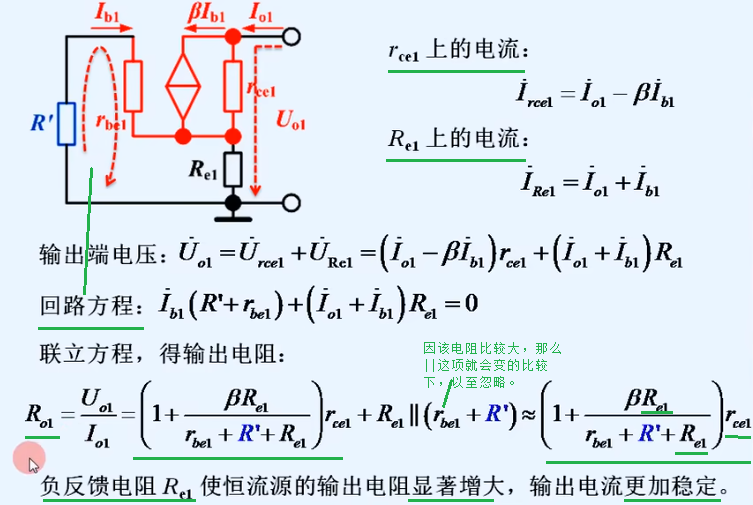

右侧等效电路:

从上图可以知道，比例电流源正是因为$R_{e1}$的存在，导致 比例电流源的输出电阻 显著增大(上一节的镜像电流源最终等效为$r_{ce}$)，因为 $R_{e1}$ 远大于 $r_{ce1}$ ，所以从稳定性来说，输出电流$I_c$相对更加稳定(输出电阻>>负载电阻，那么此时负载电阻就可以相对影响较小，从而更稳定)。
